大家好：
- 英伟达核心板的载板参考”Jetson_Nano_Carrier_Board_Reference_Design_Schematics参考设计“
- 使用nano 的核心版，电脑Win10系统创建虚拟机运行ubuntu系统，不能检查到USB接口，并且上电时序和“Jetson_Nano_Product_Design_Guide_DG-09502-001_v2.4”有区别。
- 上电时序有下面这些差别：SHUTDOWN_REQ比POWER_EN领先430mS，规格书是领先400mS，可以吗？
SYS_RESET比POWER_EN落后45mS，规格书是落后82mS，有问题吧？

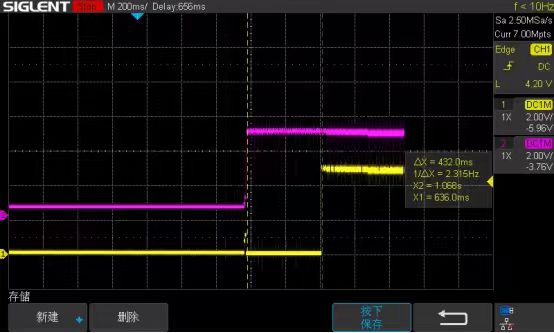

应该怎么处理？ - 下图红波形是SHUTDOWN_REQ*，黄波形是POWER_EN，每格200mS,上升沿间隔430mS：

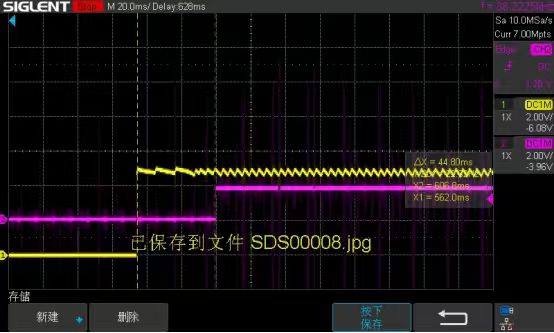

5.下图黄波形POWER_EN，红波形是SYS_RESET*,上升沿间隔45mS：

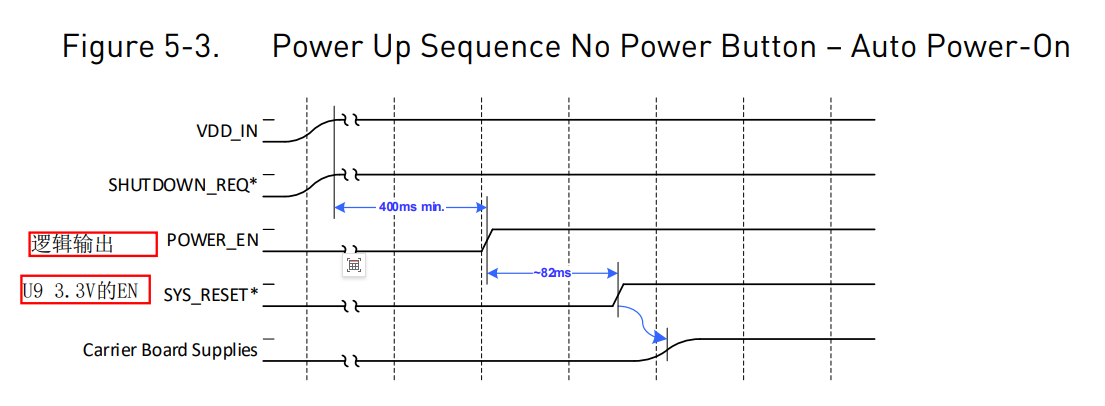

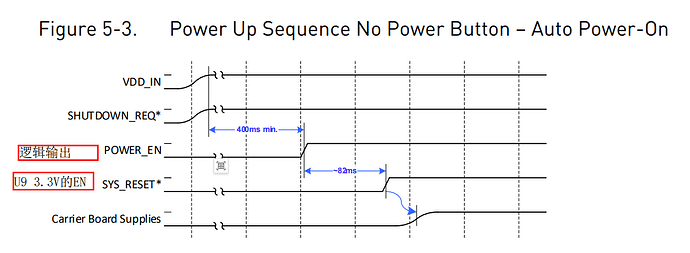

6.下面是规格书上电时序：
6.下面是关于这几个信号逻辑关系的图纸，图纸标nv_res的阻容都焊接了，其中R506没有焊接，哪些阻容应该不焊接？请各位专家帮助分析，13.pdf是相关图纸已经上传，请打开参考，谢谢！
13.pdf (233.7 KB)
